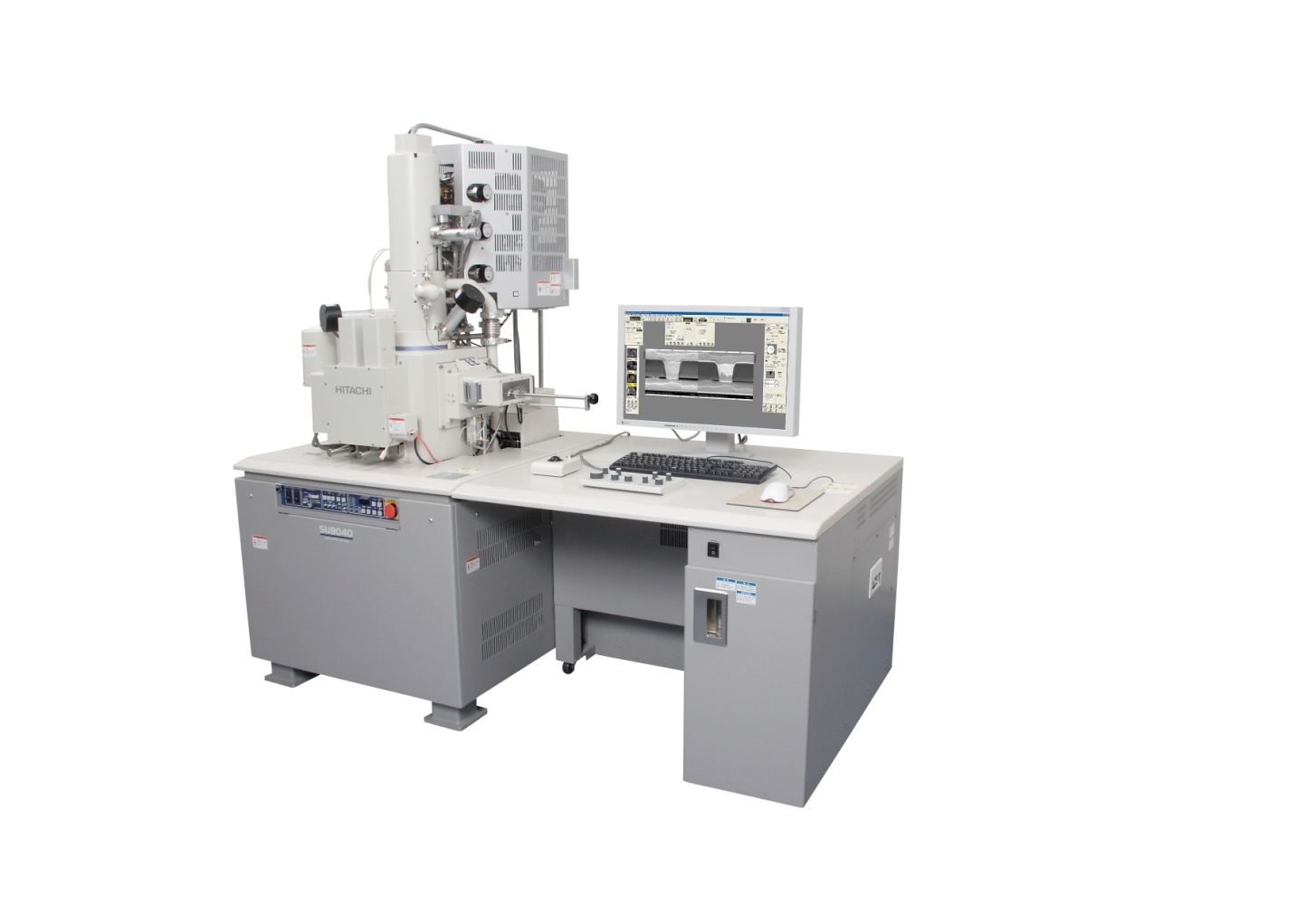

超高分辨率場發射掃描電鏡
超高分辨率場發射掃描電鏡SU8010在使用1kv減速電壓后，
分辨率可提升到1.3nm，能對各種固態樣品表面形貌的二次電子像、反射電子像進行觀察及圖像處理。可對金屬、陶瓷、巖石礦物、生物等樣品及各種固體材料進行觀察和分析研究。電鏡配有高性能X射線能量色散譜儀，簡稱能譜儀（EDS），能在不損壞樣品的同時進行樣品表層的微區點、線、面元素的定性、定量分析。具有形貌、化學組分綜合分析能力。
一、儀器簡介：
1、廠家型號：
（1）國別廠家：日本日立公司
（2）型 號：SU8010
（3）到貨日期：2012年6月25日
（4）儀器價格：2,800,000.00元
2、主要技術特點：
（1）優秀的低加速電壓成像能力，1kv分辨率可達1.3nm；
（2）Upper探頭可選擇接受二次電子像或背散射電子像；
（3）可以根據樣品類型和觀測要求選擇打開或者關閉減速功能；
（4）標配有冷指、電子槍內置加熱器，物鏡光闌具有自清潔功能。
3、主要技術指標：
（1）加速電壓：0.1~30kv；
（2）顯示倍率：30~1,200,000
（3）二次電子分辨率：
1.0 nm （加速電壓15 kv）
1.3 nm （加速電壓1kv）
（4）工作距離：0.5~30 mm
4、主要附件：
X射線能量色散譜儀，簡稱能譜儀（EDS），探測元素范圍：B4~U92
5、主要功能：

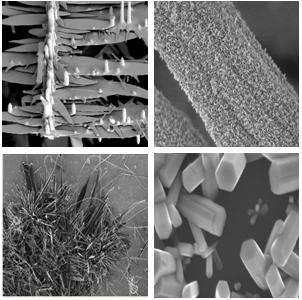

（1）觀測塊狀金屬（不包括磁性材料）、非金屬固體材料、纖維、薄膜的表面或斷面的微區形貌；
（2）微粒或纖維形狀的觀察及尺寸分析；
（3）材料及電子器件失效分析的測試；
（4）高分子、陶瓷、混凝土、生物、礦物、纖維等無機或有機固
體材料成分分析；

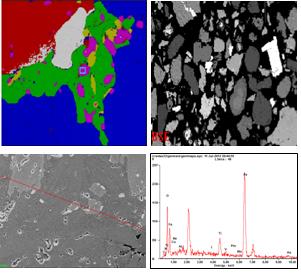

（5）進行材料表面微區成分的定性、定量分析，在材料表面做元素的點、線、面分布分析。
（6）礦物學研究；
a、土壤分析：觀測粘土礦物的轉變過程，判斷粘土礦物成因。
b、礦物成因，沉積史，沉積相分析：觀測各類微細礦物的形態及表面微細結構，對穩定礦物的表面特征進行研究，可追溯礦物的成因、沉積史及沉積相，重塑地質作用過程。
（7）儲集層研究；
a、油氣層中地層微粒研究：場發射掃描電鏡能給出孔隙系統中微粒的類型、大小、含量、共生關系的資料，能有效的估計地層流體的臨界流速和速敏程度，便于有針對性地采取措施防止或解除因分散、運移造成的損害。
b、油氣層孔喉的觀測：場發射掃描電鏡立體感強，更適于觀察孔喉的形態、大小、及與孔隙的連通關系。對孔喉表面的粗糙度、彎曲度、孔喉尺寸的觀測能揭示微粒的捕集、攔截的位置及難易程度，對研究微粒的運移和外來固相侵入有重要的意義。
c、油氣層損害的監測：利用背散射電子圖像，對無機和有機垢的晶體形態、排布關系的觀察，可以為抑垢、 除垢、篩選處理劑、優化工藝提供依據。
（8）工程地質研究；
a、活斷層的判斷：根據斷層泥中石英的表面微結構，判斷活斷層的活動時代、活動方式及活動次數。
b、滑坡穩定性的研究：根據滑坡滑帶土的微結構，判斷滑坡的活動階段、活動次數及活動方向，進而判斷滑坡的穩定性。
6、應用領域：
廣泛應用于物理、化學、生物、地學、礦物、金屬、半導體、陶瓷、高分子、復合材料、納米材料等領域的研究和產品檢驗。
二、開放時間：儀器實行專人管理，全面開放的管理模式，周一至周日全天（24小時）開放。
三、聯系人：王洪權 電話：027-67847625 或18986153550 郵箱：tang332294@163.com
四、地址：湖北省武漢市洪山區魯磨路388號中國地質大學材料與化學學院（材化樓）105室。
